6900 serie P6 dunne beugel 6909ZZ voor robotsmotoren

6900 serie P6 dunne beugel 6909ZZ voor robotsmotoren

Merknaam:	BUGAO
Modelnummer:	6909-ZZ, 6909-OPEN, 6909-2RS
MOQ:	1.000 reeksen
Prijs:	Onderhandelbaar
Leveringstermijn:	Onderhandelbaar
Betalingsvoorwaarden:	T/T, L/C, Western Union

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Plaats van herkomst:

Chinees

Certificering:

ISO 9001:2015

Dragende Naam:

Dunne sectie lager 6909

Lagermateriaal:

Lagers, roestvrij staal, enz.

Precisie:

P0, P6, P5, P4

Tolerantie klasse:

ABEC-1, ABCE-3, ABEC-5, ABEC-7

Opruiming:

C2, C0, C3, C4

Bescherming:

Open, Z, ZZ, RZ, 2RZ, RS, 2rs

Geluid en trillingen:

Z1V1, Z2V2, Z3V3, Z4V4

HS-code:

8482102000

Voorraad:

OEM-service:

Aanpassing welkom

Verpakking Details:

Individuele verpakking, industriële/buisverpakking, aangepaste verpakking

Levering vermogen:

30,000, 000 sets

Markeren:

Lagers van de serie 6900 van dunne sectie

Lagers van de serie 6900 P0

ABEC 5 Lager 6909ZZ

Productomschrijving

6909ZZ Lager ABEC-1 P0 dunne kogellagers voor robotmotoren:

Parameter	Waarde
Binnendiameter (d)	45 mm
Buitendiameter (D)	68 mm
Breedte (B)	12 mm
Dynamisch draagvermogen (C)	Typisch rond 21,6 kN (varieert per fabrikant)
Statische belasting (C₀)	Typisch rond 14,3 kN (varieert per fabrikant)
Maximale snelheid	Afhankelijk van smering en bedrijfsomstandigheden, maar over het algemeen geschikt voor toepassingen met hoge snelheden.

Kenmerken van dunwandige lagers:

1. Ruimtebesparend ontwerp

Dunwandige lagers worden gekenmerkt door hun slanke doorsnede in verhouding tot hun diameter. Dankzij dit compacte ontwerp passen ze in krappe ruimtes waar standaardlagers dat niet kunnen, waardoor ze ideaal zijn voor toepassingen met beperkte installatieruimte. Ondanks hun kleinere formaat behouden ze hoge prestaties en draagvermogen.

2. Lichtgewicht constructie

Deze lagers zijn aanzienlijk lichter dan conventionele lagers vanwege hun dunne wanden en geoptimaliseerd materiaalgebruik. Dit lichtgewicht karakter is vooral gunstig in gewichtsgevoelige toepassingen, zoals de ruimtevaart, robotica en autosystemen, waar het verminderen van het totale gewicht cruciaal is voor efficiëntie en prestaties.

3. Hoog laadvermogen

Ondanks hun dunne ontwerp zijn dunwandige lagers ontworpen om aanzienlijke radiale, axiale en momentbelastingen aan te kunnen. Dit maakt ze veelzijdig en geschikt voor een breed scala aan toepassingen, van lichte machines tot zware industriële apparatuur. Hun vermogen om meerdere soorten belasting te ondersteunen, zorgt voor betrouwbare prestaties in dynamische en veeleisende omgevingen.

4. Precisietechniek

Dunwandige lagers worden vervaardigd volgens extreem hoge precisienormen. Dit zorgt voor een soepele werking, minimale trillingen en nauwkeurige bewegingsbesturing, die essentieel zijn voor toepassingen die een hoge mate van nauwkeurigheid vereisen, zoals robotica, medische apparaten en optische systemen.

5. Materiaalvariatie

Deze lagers zijn verkrijgbaar in verschillende materialen om aan verschillende toepassingsvereisten te voldoen. Veel voorkomende materialen zijn onder meer:

Roestvrij staal: Biedt corrosieweerstand en duurzaamheid, ideaal voor zware omstandigheden.

Koolstofstaal: Biedt hoge sterkte en draagvermogen voor industriële toepassingen.

Keramiek: Gebruikt in toepassingen bij hoge temperaturen of elektrisch isolerend.
De materiaalkeuze kan worden afgestemd op specifieke operationele behoeften, zoals corrosiebestendigheid, prestaties bij hoge temperaturen of een lager gewicht.

6. Aanpasbaarheid

Dunwandige lagers kunnen worden aangepast qua maat, materiaal, afdichtingsopties en smering. Dankzij deze flexibiliteit kunnen ze voldoen aan de unieke eisen van verschillende industrieën, waaronder de lucht- en ruimtevaart, de medische sector en de hernieuwbare energiesector. Op maat gemaakte afdichtingen, coatings en smeermiddelen kunnen hun prestaties in specifieke omgevingen verder verbeteren.

7. Verminderde wrijving

Het precieze ontwerp en de hoogwaardige materialen die in dunwandige lagers worden gebruikt, minimaliseren wrijving tijdens bedrijf. Dit resulteert in een verbeterde efficiëntie, een lager energieverbruik en lagere bedrijfstemperaturen, wat bijdraagt aan een langere levensduur van de lagers en lagere onderhoudskosten.

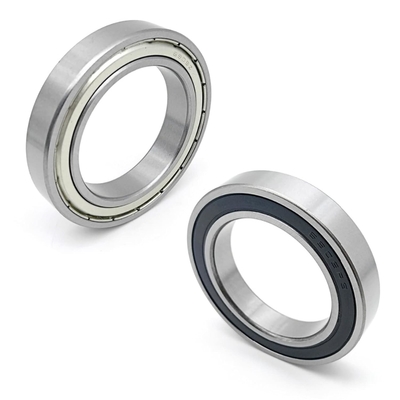

6900 serie P6 dunne beugel 6909ZZ voor robotsmotoren 0

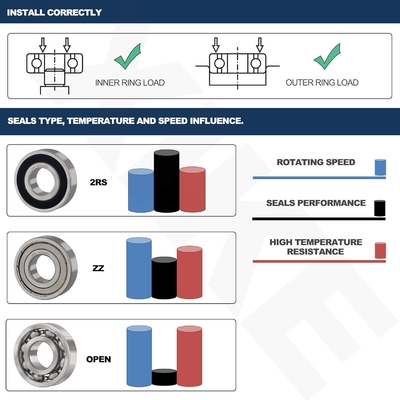

6900 serie P6 dunne beugel 6909ZZ voor robotsmotoren 1

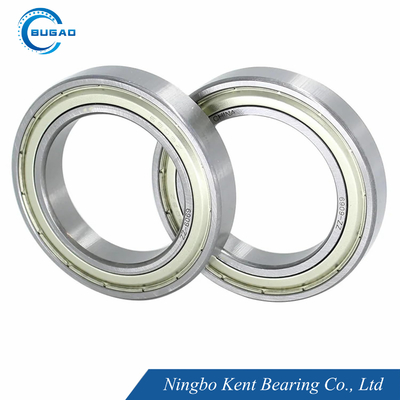

6900 serie P6 dunne beugel 6909ZZ voor robotsmotoren 2

Technische parameters van het 6900-serie dunwandige diepgroefkogellager:

Basis Handelswijze Nee.	Verveeld		Buitendiameter D		Breedte W		Straal r		Basisdraagvermogen KN		Maximale uitloopsnelheid		Gewicht kg/st
									Dynamisch	Statisch	Vet	Olie
									Dynamisch	Statisch	Vet	Olie
	mm	inch	mm	inch	mm	inch	mm	inch	C	C_O	omw/min	omw/min
693	3	0,1181	8	0,315	3	0,1181	0,15	0,006	0,56	0,18	54000	63000	0,0006
W693	3	0,1181	8	0,315	4	0,1575	0,15	0,006	0,56	0,18	54000	63000	0,0007
694	4	0,1575	11	0,4331	4	0,1575	0,15	0,006	0,715	0,276	45000	52000	0,0018
695	5	0,1969	13	0,5118	4	0,1575	0,2	0,008	1.08	0,43	34000	43000	0,0024
696	6	0,2362	15	0,5906	5	0,1969	0,2	0,008	1.35	0,53	32000	40000	0,0038
697	7	0,2756	17	0,6693	5	0,1969	0,3	0,012	1,61	0,715	30000	38000	0,0052
698	8	0,3150	19	0,7480	6	0,2362	0,3	0,012	1,99	0,865	28000	36000	0,0073
699	9	0,3543	20	0,7874	6	0,2362	0,3	0,012	2.48	1.09	27000	34000	0,0082
6900	10	0,3937	22	0,8661	6	0,2362	0,3	0,012	2.7	1.27	25000	32000	0,009
6901	12	0,4724	24	0,9449	6	0,2362	0,3	0,012	2,89	1.46	20000	28000	0,011
6902	15	0,5906	28	1,1024	7	0,2756	0,3	0,012	4.1	2.06	19000	26000	0,016
6903	17	0,6693	30	1.1811	7	0,2756	0,3	0,012	4,65	2.58	18000	24000	0,018
6904	20	0,7874	37	1,4567	9	0,3543	0,3	0,012	6.4	3.7	17000	22000	0,036
6905	25	0,9843	42	1,6535	9	0,3543	0,3	0,012	7.05	4.55	14000	18000	0,042
6906	30	1.1811	47	1,8504	9	0,3543	0,3	0,012	7.25	5	12000	16000	0,048
6907	35	1,3780	55	2.1654	10	0,3937	0,3	0,012	11.2	7.45	10000	14000	0,074
6908	40	1,5748	62	2,4409	12	0,4724	0,3	0,012	14.6	10.2	8000	12000	0,11
6909	45	1,7717	68	2,6772	12	0,4724	0,3	0,012	15.1	11.2	6000	10000	0,128
6910	50	1,9685	72	2,8346	12	0,4724	0,3	0,012	15.6	12.2	4000	8000	0,132

Brede toepassingen van dunne delen diep GroefbalLagers:

6900 serie P6 dunne beugel 6909ZZ voor robotsmotoren 3

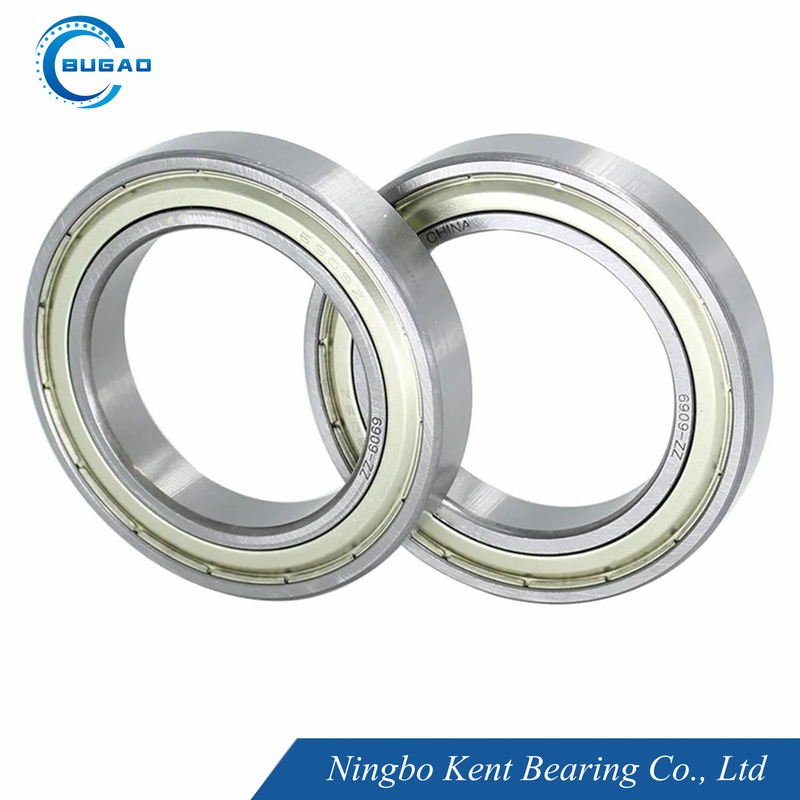

6900 serie P6 dunne beugel 6909ZZ voor robotsmotoren 4

Maatwerk welkom:

We kunnen uw merk (logo, artwork) op het schild afdrukken of uw merk op het schild lasergraveren.
Wij kunnen uw verpakking op maat maken volgens uw ontwerp.
Alle auteursrechten zijn eigendom van klanten en we hebben beloofd geen informatie openbaar te maken.

Verpakking en verzending:

De diepgroefkogellagers worden afzonderlijk, in buisverpakking of als maatwerkverpakking veilig verpakt
Verzendmethode is bespreekbaar.

ABEC-1 Tolerantieklasse ABEC-1 (P0)

Binnenring									Tolerantie in um/s
d mm		Δdmp		9	Vdp²)0,1 Diameterserie	2,3,4	Vdmp	Kia	ΔB's		Vbs
d mm		Δdmp		9	Vdp²)0,1 Diameterserie	2,3,4	Vdmp	Kia	ΔB's		Vbs
over	inbegrepen	hoog	laag	maximaal			maximaal	maximaal	hoog	laag	maximaal
1)0,6	2.5	0	-8	10	8	6	6	10	0	-40	12
2.5	10	0	-8	10	8	6	6	10	0	-120	15
10	18	0	-8	10	8	6	6	10	0	-120	20
18	30	0	-10	13	10	8	8	13	0	-120	20
30	50	0	-12	15	12	9	9	15	0	-120	20
50	80	0	-15	19	19	11	11	20	0	-150	25

Buitenring									Tolerantie in um/s
D mm		Δdmp		VDp²)⁴)Open lagersdiameterserie			Afgedekte lagers²)³)	Vdmp	Kia	ΔB's		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔB's		Vbs
over	inbegrepen	hoog	laag	maximaal				maximaal	maximaal	hoog	laag	maximaal
1)2.5	6	0	-8	10	8	6	10	6	15	Identiek aan ΔB's en VB's van binnenring met hetzelfde lager
6	18	0	-8	10	8	6	10	6	15
18	30	0	-9	12	9	7	12	7	15
30	50	0	-11	14	11	8	16	8	20
50	80	0	-13	16	13	10	20	10	25
80	120	0	-15	19	19	11	26	11	35
120	150	0	-18	23	23	14	30	14	40

ABEC-3Tolerantie klasseABEC-3 (P6)

Binnenring									Tolerantie in um/s
d mm		Δdmp		9	Vdp²)0,1 Diameterserie	2,3,4	Vdmp	Kia	ΔB's		Vbs
d mm		Δdmp		9	Vdp²)0,1 Diameterserie	2,3,4	Vdmp	Kia	ΔB's		Vbs
over	inbegrepen	hoog	laag	maximaal			maximaal	maximaal	hoog	laag	maximaal
11)0,6	2.5	0	-7	9	7	5	5	5	0	-40	12
2.5	10	0	-7	9	7	5	5	6	0	-120	15
10	18	0	-7	9	7	5	5	7	0	-120	20
18	30	0	-8	10	8	6	6	8	0	-120	20
30	50	0	-10	13	10	8	8	10	0	-120	20
50	80	0	-12	15	15	9	9	10	0	-150	25

Buitenring									Tolerantie in um/s
D mm		Δdmp		VDp²)⁴)Open lagersdiameterserie			Afgedekte lagers²)³)	Vdmp	Kia	ΔB's		Vbs
D mm		Δdmp		9	0,1	2,3,4	2,3,4	Vdmp	Kia	ΔB's		Vbs
over	inbegrepen	hoog	laag	maximaal				maximaal	maximaal	hoog	laag	maximaal
1)2.5	6	0	-7	9	7	5	9	5	8	Identiek aan ΔB's en VB's van binnenring met hetzelfde lager
6	18	0	-7	9	7	5	9	5	8
18	30	0	-8	10	8	6	10	6	9
30	50	0	-9	11	9	7	13	7	10
50	80	0	-11	14	11	8	16	8	13
80	120	0	-13	16	16	10	20	10	18
120	150	0	-15	19	19	11	25	11	20

ABEC-5Tolerantie klasseABEC-5 (P5)

Binnenring									Tolerantie in um/s
d mm		Δdmp		Vdp²)Diameter-serie		Vdmp	Kia	SD	zus³⁾	ΔB's	Vbs
d mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	SD	zus³⁾	ΔB's	Vbs
over	inbegrepen	hoog	laag	maximaal		3	maximaal	maximaal	maximaal	Hoog	Laag	maximaal
1)0,6	2.5	0	-5	5	4	3	4	7	7	0	-40	5
2.5	10	0	-5	5	4	3	4	7	7	0	-40	5
10	18	0	-5	5	4	3	4	7	7	0	-80	5
18	30	0	-6	6	5	3	4	8	8	0	-120	5
30	50	0	-8	8	6	4	5	8	8	0	-120	5
50	80	0	-9	9	7	5	5	8	8	0	-150	6

Buitenring									Tolerantie in um/s
D mm		Δdmp		Vdp²)Diameter-serie		Vdmp	Kia	SD⁴⁾SD1⁵⁾	Zee⁴⁾⁵⁾	ΔB's		Vbs
D mm		Δdmp		9	0,1,2,3,4	Vdmp	Kia	SD⁴⁾SD1⁵⁾	Zee⁴⁾⁵⁾	ΔB's		Vbs
over	inbegrepen	hoog	laag	maximaal			maximaal	maximaal	maximaal	Hoog	Laag	maximaal
1)2.5	6	0	-5	5	4	3	5	8	8			5
6	18	0	-5	5	4	3	5	8	8			5
18	30	0	-6	6	5	3	6	8	8			5
30	50	0	-7	7	5	4	7	8	8			5
50	80	0	-9	9	7	5	8	8	10			6
80	120	0	-10	10	8	5	10	9	11			8
120	150	0	-11	11	8	6	11	10	13			8

ABEC-7Tolerantie klasseABEC-7 (P4)

Binnenring												Tolerantie in um/s
d mm		Δdmp		Ads		Vdp²)Diameter-serie		Vdmp	Kia	SD	Sie	ΔB's		Vbs
d mm		Δdmp		Ads		7,8,9	1,7,2,3,4	Vdmp	Kia	SD	Sie	ΔB's		Vbs
over	inbegrepen	hoog	laag	hoog	laag	maximaal		maximaal	maximaal	maximaal	maximaal	Hoog	laag	Laag	maximaal
1)0,6	2.5	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
2.5	10	0	-4	0	-4	4	3	2	2.5	3	3	0	-40	-40	2.5
10	18	0	-4	0	-4	4	3	2	2.5	3	3	0	-80	-80	2.5
18	30	0	-5	0	-5	5	4	2.5	3	4	4	0	-120	-120	2.5
30	50	0	-6	0	-5	6	4	3	4	4	4	0	-120	-120	3
50	80	0	-7	0	-5	7	5	3.5	4	5	5	0	-150	-150	4

Buitenring												Tolerantie in um/s
D mm		Δdmp		Ads		Vdp²)Diameter-serie		Vdmp	Kia	SD	Sie	ΔB's		Vbs
D mm		Δdmp		Ads		7,8,9	1,7,2,3,4	Vdmp	Kia	SD	Sie	ΔB's		Vbs
over	inbegrepen	hoog	laag	hoog	laag	maximaal		maximaal	maximaal	maximaal	maximaal	Hoog	laag	maximaal
1)2.5	6	0	-4	0	-4	4	3	2	3	4	5	Identiek aan ΔB's en VB's van binnenring met hetzelfde lager		2.5
6	18	0	-4	0	-4	4	3	2	3	4	5			2.5
18	30	0	-5	0	-5	5	4	2.5	4	4	5			2.5
30	50	0	-6	0	-6	6	5	3	5	4	5			2.5
50	80	0	-7	0	-7	7	5	3.5	5	4	5			3
80	120	0	-8	0	-8	8	6	4	6	5	6			4
120	150	0	-9	0	-9	9	7	5	7	5	7			5

Tolerantiegegevens voor trillingen van enkelvoudig lager

D	V			V1			V2			V3			V4
mm	Laag	Medium	Hoog	Laag	Medium	Hoog	Laag	Medium	Hoog	Laag	Medium	Hoog	Laag	Medium	Hoog
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	15
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Maximale trillingsversnelling van enkel lager

D	Diameterserie(0)				Diameterserie(2)					Diameterserie(3)
mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
3	35	34	32	28	36	35	32	30	-	37	36	33	31	-
4	35	34	32	28	36	35	32	30	-	37	36	33	31	-
5	37	36	34	30	38	37	34	32	-	39	37	35	33	-
6	37	36	34	30	38	37	34	32	-	39	37	35	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	44	40	37	32
12	44	43	39	34	45	43	39	35	30	47	45	40	37	32
15	45	44	40	35	46	44	41	36	31	48	46	42	38	33
17	46	44	40	35	47	45	41	36	31	49	47	42	38	33
20	47	45	41	36	48	46	42	38	33	50	48	43	39	34
22	47	45	41	36	48	46	42	38	33	50	48	43	39	34
25	48	46	42	38	49	47	43	40	36	51	49	44	41	37
28	49	47	43	39	50	48	44	41	37	52	50	45	42	38
30	49	47	43	39	50	48	44	41	37	52	50	45	42	38
32	50	48	44	40	51	49	45	42	38	53	51	46	43	39
35	51	49	45	41	52	50	46	43	39	54	52	47	44	40
40	53	51	46	42	54	52	47	44	40	56	54	49	45	41
45	55	53	48	45	56	54	49	46	43	58	56	51	47	44
50	57	54	50	47	58	55	51	48	45	60	57	53	49	46
55	59	56	52	49	60	57	53	50	47	62	59	54	51	48
60	61	58	54	51	62	59	54	51	48	64	61	56	53	50

Markeringen:

Details Van De Producten

Huis Producten

met een diameter van niet meer dan 20 mm,

6900 serie P6 dunne beugel 6909ZZ voor robotsmotoren

Alle Categorieën

6900 serie P6 dunne beugel 6909ZZ voor robotsmotoren

Merknaam:	BUGAO
Modelnummer:	6909-ZZ, 6909-OPEN, 6909-2RS
MOQ:	1.000 reeksen
Prijs:	Onderhandelbaar
Verpakking:	Individuele verpakking, industriële/buisverpakking, aangepaste verpakking
Betalingsvoorwaarden:	T/T, L/C, Western Union

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Plaats van herkomst:

Chinees

Merknaam:

BUGAO

Certificering:

ISO 9001:2015

Modelnummer:

6909-ZZ, 6909-OPEN, 6909-2RS

Dragende Naam:

Dunne sectie lager 6909

Lagermateriaal:

Lagers, roestvrij staal, enz.

Precisie:

P0, P6, P5, P4

Tolerantie klasse:

ABEC-1, ABCE-3, ABEC-5, ABEC-7

Opruiming:

C2, C0, C3, C4

Bescherming:

Open, Z, ZZ, RZ, 2RZ, RS, 2rs

Geluid en trillingen:

Z1V1, Z2V2, Z3V3, Z4V4

HS-code:

8482102000

Voorraad:

Rijk

OEM-service:

Aanpassing welkom

Min. bestelaantal:

1.000 reeksen

Prijs:

Onderhandelbaar

Verpakking Details:

Individuele verpakking, industriële/buisverpakking, aangepaste verpakking

Levertijd:

Onderhandelbaar

Betalingscondities:

T/T, L/C, Western Union

Levering vermogen:

30,000, 000 sets

Markeren:

Lagers van de serie 6900 van dunne sectie

Lagers van de serie 6900 P0
